室外消火栓是设置在建筑物外面消防给水管网上的供水设施，那么，您了解室外消火栓的设计规范吗?对多层建筑，市政消火栓保护半径150mm内，如消防用水量不大于15L/s，被建筑物可不设室外消火栓。消火栓箱常见尺寸您了解吗?尺寸800×650×240，箱内包括室内消火栓一个、消防水枪一支、消防水带一盘;铁板厚度1.0mm。接下来，买购网小编就来为您详细介绍一下。

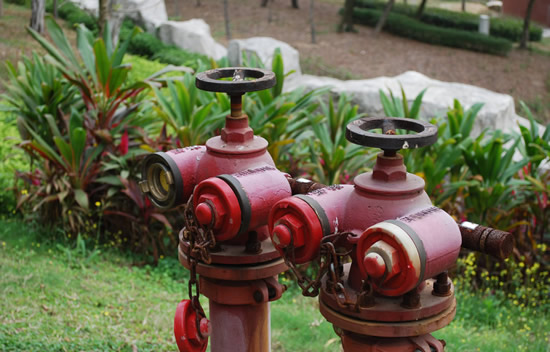

室外消火栓 是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。所以，室外消火栓系统也是扑救火灾的重要消防设施之一。
一、室外消防给水管网的设计
室外消防给水管道可采用高压、临时高压和低压管道。城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。
(一)按水压要求分类
室外消火栓的设计规范 消火栓箱常见尺寸说明
1、高压给水管网。是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。当建筑高度小于等于24m时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m。当建筑物高度大于24m时，应立足于室内消防设备扑救火灾。
2、临时高压给水管网。在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。气压给水装置只能算临时高压消防给水系统。一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。
3、低压给水管网。是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水;二是用水带接上消火栓往消防车水罐内放水。为满足消防车吸水的需要，低压给水管网最不利点处消火栓的压力不应小于0.1mp2。一般城镇和居住区多采用这种管网。
室外消火栓的设计规范 消火栓箱常见尺寸说明
(二)按管网平面布置分类
1、环状消防给水管网。城镇市政给水管网、建筑物室外消防给水管网应布置成环状管网，管线形成若干闭合环，水流四通八达，安全可靠，其供水能力比枝状管网在1.5―2.0倍。但室外消防用水量不大于15L/3时，可布置成枝状管网。输水平管向环状管网输水的进水管不应小于2条，输水管之间要保持一定距离，并应设置连接管。室外消防给水管网的管径不应小于200mm，有条件的其管网不应小于150mm。
2、枝状消防给水管网。在建设初期，或者分期建设和较大工程或是室外消防用水量不大的情况下，室外消防供水管网可以布置成枝状管道。即是管网有设成树枝状，分枝后干线彼此无联系，水流在管网内向单一方向流动，当管网检修或损坏时，其前方就会断水。所以，应限制枝状管网的使用范围。
二、室外消火栓布置的消防要求
1、设置的基本要求。室外消火栓设置安装应明显容易发现，方便出水操作，地下消火栓还应当在地面附近设有明显固定的标志。地上式消火栓选用于气候温暖地面安装，地下室选用气候寒冷地面。
2、市政或居住区室外消火设置。室外消火栓应沿道路铺设，道路宽度超过60m时，宜两侧均设置，并宜靠近十字路口。布置间隔不应大于120m，距离道路边缘不应超过2m，距离建筑外墙不宜小于5m，距离高层建筑外墙不宜大于40m，距离一般建筑外墙不宜大于150m。
3、建筑物室外消火栓数量。室外消火栓数量应按其保护半径，流量和室外消防用量综合计算确定，每只流量按10――15L/5升。对于高层建筑，40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;对多层建筑，市政消火栓保护半径150mm内，如消防用水量不大于15L/s，被建筑物可不设室外消火栓。
4、工业企业单位内室外消火栓的设置要求。对于工艺装置区，或储罐区，应沿装置周围设置消火栓，间距不宜大于60m，如装置宽度大于120m，宜在工艺装置区内的道路边增改消火栓，消火栓栓口直径宜为150mm。对于甲、乙、丙类液体或液化气体储罐区，消火栓应改在防火堤外，且距储罐壁15m范围内的消火栓，不应计算在储罐区可使用的数量内。
三、室外消火栓保护半径与最大布置间距的设计
1、室外消火栓的保护半径。室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑，火场上水枪手留有10m的机动水带，如果水带沿地面铺设系数按0.9计算，那么消防车供水距离为(9×20-10)×0.9=153m。所以，室外低压消火栓保护半径为150m。室外高压消火栓给水的保护半径按串联6条水带考虑，同样计算，其保护半径为(6×20-10)×0.9=99m。所以，室外高压消火栓保护半径为100m。
2、室外消火栓的最大布置间距。室外消火栓间距布置的原则，是保证城镇区域任何部位都在两个消火栓的保护半径之间。根据城镇道路建设情况，市政消火栓最大布置间距X=√R2-(L/z)2，R是消火栓最大保护半径，L是街道中心线之间的距离，按城市规划要求约为160m。经计算得：室外低压消火栓间距X=127m，室外高压消火栓间距X=600m。考虑火场供水需要，室外低压消火栓最大布置间距不应大于120m，高压消火栓最大布置间距不应大于60m。
四、室外消火栓的流量与压力设计
1、室外消火栓的流量。室外低压消火栓给水的流量取决于火场上所出水枪的数量。每个低压消火栓一般只供一辆消防车出水，常出2支口径为19mm的直流水枪，火场要求水枪充实水柱为10―15m，则每支水枪的流量为5―6.5L/S，2支水枪的流量为10―13L/S，考虑接口及水带的漏水，所以每个低压消火栓的流量按10―15L/S计。每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑，水枪充实水柱为10―15m，则要求每个高压消火栓的流量不小于5L/S。
2、室外消火栓的压力。室外消火栓的流量与压力密切相关，若出口压力高，则其流量就大。室外低压消火栓的出口压力，按照一条水带给消防车水罐上水考虑，要保证2支水枪的流量，那么，最不利点处消火栓出口压力经计算不应小于0.1Mpa。室外高压消火栓给水的出口压力，在最大用水量时，应满足喷嘴口径为19mm的水枪布置在建筑物最高处，每支水枪的计算流量不小于5L/S，充实水柱不小于10m，采用直径65mm、长120m的水带供水时的要求。其最不利点处消火栓的出口压力应是水柱喷嘴处所需水压、水带水头损失、水枪出口与消火栓出口之间的高程压差三者之和。
二、消火栓箱尺寸
常规消火栓箱规格有：
尺寸800×650×240，箱内包括室内消火栓一个、消防水枪一支、消防水带一盘;铁板厚度1.0mm。
尺寸1200×700×240，箱内包括室内消火栓一或二个、消防水枪一或二支、消防水带一或二盘;(单栓或双栓消防栓箱)，箱体铁板厚度1.0mm。
尺寸1500×700×240，箱内包括室内消火栓一个QZ19水枪一支、消防水带一盘、启泵按钮一只、干粉灭火器三具;消火栓箱厚度1.2mm。
尺寸1600×750×240，箱内包括室内消火栓一个、消防软管卷盘一套、启泵按钮一 只2kgABC干粉灭火器三具;板厚1.2毫米。
尺寸1800×700×240，箱内包SN65室内消火栓一或二个、消防水枪一或二支、消防水带一或二套、启泵按钮一只、干粉灭火器三具;(单栓或双栓消防栓箱)。箱体材质厚度1.2毫米。
