二极管又称晶体二极管,简称二极管(diode)，另外，还有早期的真空电子二极管;它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN 结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。 在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。
整流二极管：半导体装置能够传送电能转化为直流电。整流二极管可以产生如锗或硅半导体材料。整流二极管的作用主要是各种低频半波整流电路，如需要一起使用才能实现全波整流器整流桥。
它通常是由一个PN结两端，阳极和阴极。载体是P区空隙，N的载体是电子。加上积极的P区相对N地区的电压，可以通过大电流，具有低电压(0.7 V)的典型值，称为状态。如果加反向电压时，反向电流很小(反向漏电流)，称为反向阻断状态。整流二极管具有明显的单向导电性。
硅整流的二极管反向击穿电压高，漏电流小，高温性能好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿)。这种器件的结面积较大，能通过较大电流(可达上千安)， 不过它工作的频率不是很高，一般在几十千赫兹(KHZ)以下。

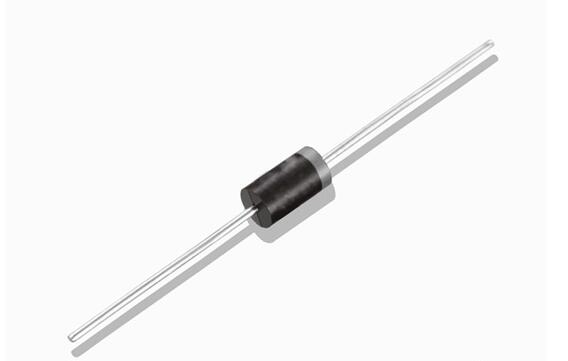

这种二极管的PN结的单向导电特性的使用，交流变成脉动直流。整流二极管的电流较大，大多数使用的二极管表面接触材料封装。整流二极管的出现是在图1所示，此外，整流二极管的参数，除了前面提到的几个和整流电流最大，是指整流二极管工作了很长一段时间被允许通过的最大电流值。它是整流二极管的主要参数和主要依据
总结：现在对于这种二极管的作用现在大家或多或少的也应该了解了一定了吧，其实小编觉得这种物理性的知识对于理科比较厉害的人理解其要简单点。对于理科不行的话就稍微的要困难一些。何况在高中的时候大家也都学过一部分二极管的知识。关于整流二极管作用小编就给大家找了这么多资料介绍。
