开关是我们家中必不可少一个设备，因为不管是手机充电，各种电器的使用以及灯具都是需要开关的。现在的水电接线中，为了方便通常会选择双控或者多控的方式来接线。小编今天主要来讲讲双控灯开关接线图，下面罗列了五种方法，你们可以看看哪种是适合你家的!
双控灯开关接线图 这五种哪个适合你家?

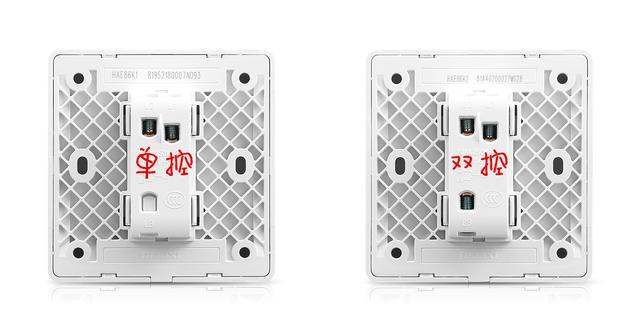

我们在装修时都会用到双控开关，即两个开关控制同一盏灯。这种开关在外观上与普通的单控开关无异，只在接线柱上有些许区别——单控开关只有两个接线柱，而双控开关有三个▼

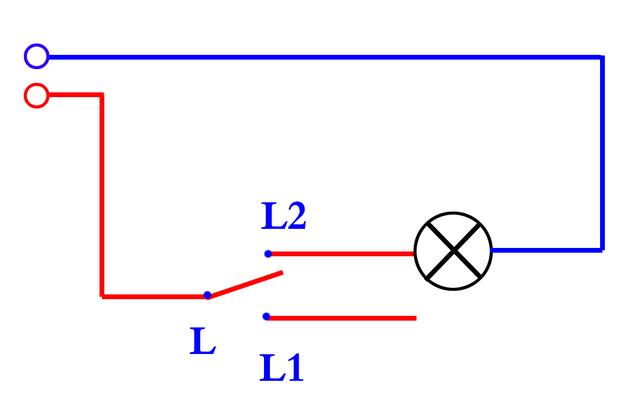

这样一来，单控开关和双控开关的电路区别也就出现了▼
这样一个双控开关，应该怎么接线呢——脑洞大开的人们想出了五种接线方法，都可以直接投入使用。
第一种

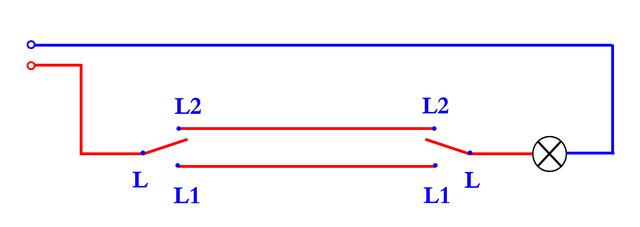

最常见的双控接法，公共端(公共端的标识为L或COM)接火线或灯线(两个开关，一个接火线一个接灯线)，再将剩余两个接线柱彼此连接。
实物图如下：
接线时，可以像上图把两个开关的L1接线柱接在一起、L2接线柱接在一起。也可以将两个开关的L1接线柱和L2接线柱彼此连接(甲开关的L1接乙开关的L2)，区别在于：前一种接法，在关灯时，两个开关处于一上一下的状态。后一种接法，开关关灯后，处于同上同下状态。
第二种
一种比较特殊的双控接法：两个开关的公共端相连，火线接开关的L1或L2，灯线接到剩下的一个接线柱上▼
第三种

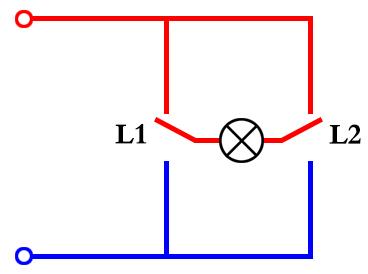

这种双控接法，是将两个开关的公共端接灯线，两个开关的L1和L2一个接零线一个接火线——零火线全部进开关。
这种接法有一个问题，就是当两个开关同时开到火线的时候，电灯的两端依旧存在电压。此时电灯就有可能发微光或者闪烁。如果此时有人给灯具施工，还有可能造成施工人员受伤。
因此，这种做法不适合实际应用，大家看看就好。
第四种
也是很常见的用法，双控开关做单控用：双控开关是可以代替单控开关的功能的，这一点在单开五孔插座上的应用最多。
接法是将L1或L2空出来一个，剩下的两个接线柱一个接火线一个接灯线即可▼
第五种
双控开关控制两盏灯：甲灯亮时乙灯灭，乙灯亮时甲灯灭——两盏灯，始终有一盏灯是亮的。
这种接法常常用在工业方面的指示灯上，用于两条回路的通断电提醒▼
