将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。同时电源对电容器C充电。当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。从K1断开到继电器释放的时间间隔称为延时时间。它决定于R和C的大校一般C为100微法时，调节可调电阻器R可获得10秒至90秒的延时时间。
波段转换开关：简称波段开关，主要用在收音机，收录机，电视机和各种仪器仪表中，一般为多极多位开关。按操作方式可分为：旋转式，拨动式及杠杆式，通常应用较多的是旋转式开关。波段开关的各个触片都固定在绝缘基片上。波段开关在收音机里，作用是改变接入振荡电路的线圈的圈数。收音机的输入电路是一个电感与电容组成的振荡电路，不连续地改变电感量就可以改变振荡电路的固有频率范围，也就是改变接收波段。
相关文章推荐：
★震动开关工作原理 震动开关种类 ★空气开关原理,空气开关跳闸原因
波段开关可以用来取代传统电阻式电位计模拟功能的旋转脉冲产生器，这些波段开关通常应用在仪器前端面板和影音控制板的人机界面,波段开关采用正交光学编码器作为取代模拟电位计的纯数字器件，这些波段开关在外观上相似于传统或电阻式电位计，不过这些波段开关的内部构造完全数字化并使用光学技术。和传统增量编码器产品相似有两个正交输出信号(通道A和通道B)，可以直接和编码器处理芯片相连接。
用途波段开关是以旋转手柄来控制主触点通断的一种开关。波段开关的结构形式也有两种，分别是单极单位结构和多极多位结构。单极单位波段开关在应用中常与转轴式电位器共同使用，而多极多位波段开关多用于工作状态线路的切换。
工作原理在一段范围内是变换电阻值，然后有一个触点开关，这是老式电视机和收音机的开关，现在的风扇的话就是有几个档位，接了风扇绕组的几组引出线，通过改变线圈圈数来改变转速，原理和电位器相似。
结构特点常见的波段开关及万用电表的换挡开关均为波段开关，其结构有两种：一种是BBM(BreakBeforeMake)接点型，其特点是在换位时动接点先断开前接点后再接通后接点，其间有一个与前后接点都断开的状态：另一种是MBB(MakeBeforeBreak)接点型，其特点是在换位时动接点有一个与前后接点都接触的状态.然后再断开前接点，与后接点保持接触状态。在电路设计中应根据电路用途和电路安全来选择合适的波段开关。
波段开关，还有另一个名字是多刀多掷开关，此开关需要多少个触点，根据自家的电路决定，但至少要两组才行;需要多少档位根据自己的实际情况决定，最少2档，最多10档。按操作方式不同，可以分为旋钮式、杠杆式、拨动式。主要用于电视机、收音机等各种复杂的仪表仪器或家庭电路中。
LEGION多档位大电流旋转波段开关

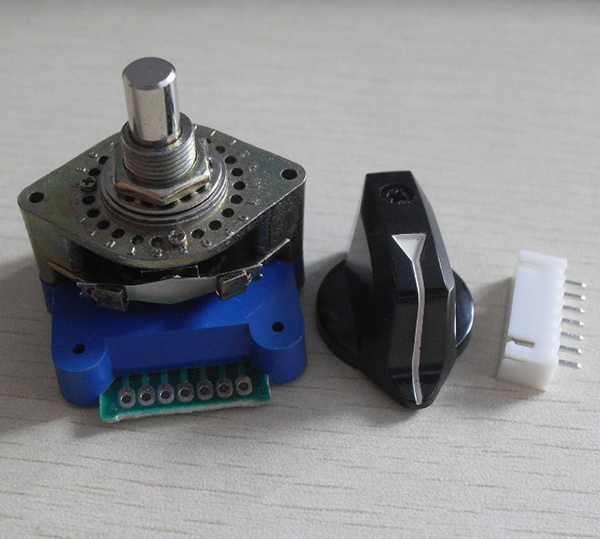

这里介绍的是货号为MFR01的一款。它的开关有两种类型：45度每档和36度每档。每个孔之间的距离是固定的，为22mm，最大外径是32mm。旋转的时候，档位之间区分很明显，声音清脆，无卡滞等不良现象。这颗开关设计的最多档位是10档，可以360度无限制旋转，拥有11个接线孔，以下介绍一下不同档位的旋转开关是以多少度划分一档，以及拥有几个接线脚：
10档旋转开关(以36度划分一档，有11只接线脚)
8档旋转开关(以45度划分一档，有9只接线脚)
6档旋转开关(以36度划分一档，有8只接线脚)
5档旋转开关(以36度划分一档，有7只接线脚)
4档旋转开关(以36度划分一档，有6只接线脚)
3档旋转开关(以36度划分一档，有5只接线脚)
2档旋转开关(以36度划分一档，有4只接线脚)
若您要在网上购买这一款开关，要注意以下几点：
1、订购时若金额小于500元，这500元中是不含运费的，运费自行承担。
2、如有超大量的需求，可找店主协商洽谈。
3、运费多少根据实际运往地方决定。
大电流密封式波段开关KXM-5
这款波段开关的工作要求电压为220V，以30度为一档，若电流超过额度在一定范围内则不会有什么问题。
若想购买此款波段开关，可在网上购买，提供的厂家很多，可以自己挑选一个最划算的购买，具体数量可以找店主协商，如果大量订购的话，单价也可进一步协商洽谈。
波段开关的主要故障是接触不良(即接触电阻大于0.5Ω)，即滑动片与接触片间有一定阻值或时大时小甚至断路。例如会造成收音机完全无声、声音时有时无、波段低端本振或灵敏度低等故障。处理方法如下：
(1)旋转式波段开关由于动、定触点外露，可直接用无水酒精滴入各动、定触点之间，同时不断转动波段开关的转柄，使各动、定触点摩擦去除污垢和氧化层，并充分清洗。若有定触簧片与刀触片不能正常接触时，可用摄子调整触点簧片，使之接触紧密。有时，波段开关中可能有某组开关未用，则可作为代换备用组。
(2)拨动武波段开关由于这种开关为密封开关，外壳不易打开，故酒精等清洗液只能设法从滑动间隙处滴入开关内部，同时不断拨动转柄，使各触点充分清洗，使之接触良好，并消除漏电。
