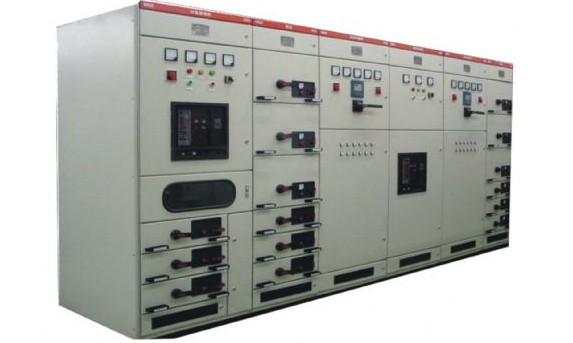

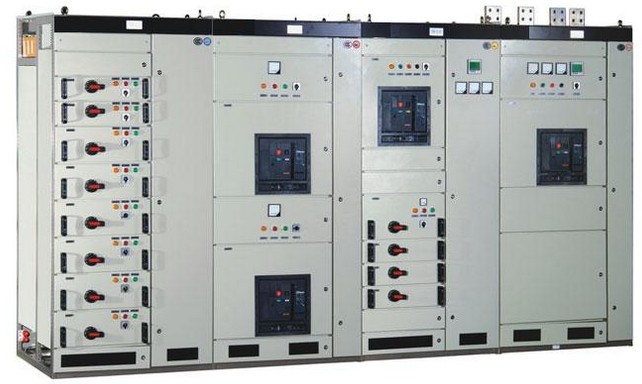

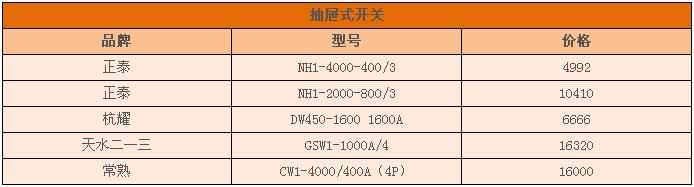

抽屉式的型号不一样，那么工作原理就不一样，拿常见的GCS低压抽屉式开关柜工作原理举例：
1.GCS-0.4型低压抽出式开关柜系三相交流50HZ、额定电压为400V(660 V) 、额定电流为4000A及以下的发电，供电系统中,可供配电、电动机等电器设施的集中控制、电抗器限流、无功功率补偿使用的低压配电装置。
使用于发电厂、石油化工、冶金、纺织、高层建筑供电等行业, 在大型发电厂石油化工等自动化程度较高的场所, 开关柜留有与计算机接口,以便集中控制。开关柜符合GB/T7251、IEC60439等标准的要求，并通过“3C”认证。
2、结构特点：主构架采用8MF开口型钢,在型钢的两侧面有摸数为20mm和100mm、Φ9.2 mm的安装孔;主构架为两种,全组合式结构和部分焊接式结构;装置各功能室严格分开, 各功能室主要分为单元式、母线式、电缆式,各单元的作用相对独立;水平母线采用框后平置式排列布置,以增加母线抗短路电流电动力的能力;电缆间采用上下进出线方式;按三相五线制或三相四线制;一个抽屉为一个单元, 抽屉尺寸分为一单元、二单元、三单元、二分之一单元、四分之一单元, 五个尺寸系列, 各单元回路额定电流在630A及以下。
抽屉尺寸的变化仅仅为高度的变化, 其宽度、 深度不能变化,相同功能的单元可以互换;每面柜最多可装11各单元的抽屉或22个二分之一单元或44四分之一单元的抽屉;抽屉单元具有分合试验和抽出位置的明显标志; 抽屉单元设有机械连锁。

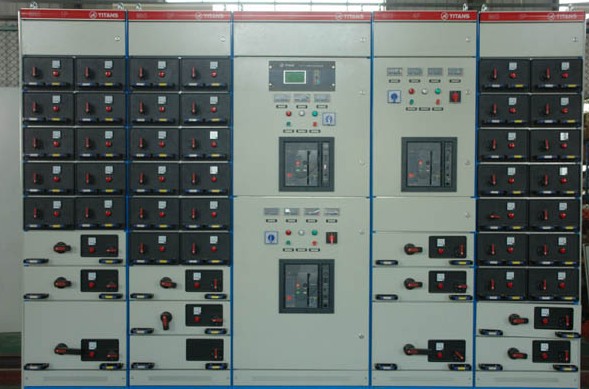

一般抽屉式开关前后各有一组抽头，起隔离开关的作用，其实抽屉开关里面的电器元件以及其二次回路和我们所见到的其他控制盘柜没什么太大的区别，抽屉开关的要点在于操作把手的各个位置上，即检修位、试验位、工作位，为防止误操作，在机构上装设了机械闭锁功能;另外因为是抽屉式的，二次插件也是必不可少的，样式也非常多，而且也是故障频发点之一，内部安装塑壳断路器或塑壳断路器+接触器+热继电器或塑壳断路器+接触器+马达保护器等等，有时候需要安装CT或零序CT。
