石灰石的化学成分大致含量范围如下: SiO2:0.2-10% Al2O3:0.2-2.5% Fe2O3:0.1-2% CaO:45-55% MgO:0.1-2.5% 烧失量:36-43% 一般要求石灰石的SiO2含量<2%,CaO含量>53.5%(CaCO3含量>95%). 石灰石一般为浅灰、深灰色,含杂质多时颜色多发生变化.化学成分为碳酸钙(CaCO3),理论上讲有CaO含量56.04%,CO2含量43.96%组成.石灰石性脆,硬度小,加热到 1000-1200度时即分解成CaO和CO2.其建筑工业主要制造水泥,冶金工业炼钢铁时的碱性溶剂,是黑色和有色冶金的辅助材料.化学工业主要制碱、电石、碳酸钙、碳酸钾和氮肥、磷肥等的原料.

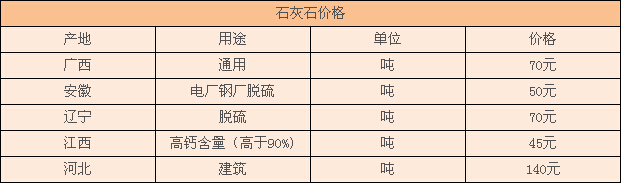

石灰石价格表

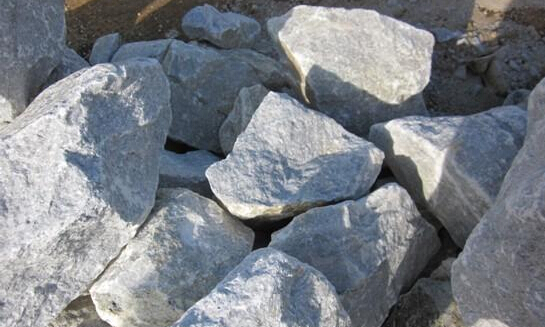

我国石灰石几种主要用途:
(1) 最常见的是生产硅酸盐水泥.一般石灰石经过破碎、磨矿后均能达到水泥原料的要求.
(2) 生产高档造纸用涂布级重质碳酸钙产品.这类高附加值的微细、超细及活性重质碳酸钙在造纸工艺中应用十分广泛,粉碎后一般粒径- 2μm ≥90 %的用于中性施胶造纸工艺; - 2μm 粒径≥50 %的主要用于涂布纸的填料.
(3) 用作塑料、涂料等生产工艺中的填料.作该类产品原料的天然碳酸钙矿物,即石灰石要求含CaCO3 (干基) :优级品9810 % ,一等品9610 % ,二等品9410 % , Fe2O3 ≤011 % , Mn ≤0102 % , Cu ≤01001 % ,白度90 以上.此外,一般平均粒径10——15μm 的粉矿用作涂料填充料, - 10μm 的用作塑料、橡胶、造纸的填料, - 5μm 的经活化处理后作油墨填充料.
(4) 生产机械制造用的铸造型砂.这种型砂具有比石英砂更优的性能,溃散性好,易于落砂清理,提高铸件表面质量,增加铸件表面光洁度,同时基本消除职工矽肺的危害.
(5) 生产脱硫吸收剂.石灰石破碎到0 —— 2mm ,其中+ 2 mm < 5 %、0—— 0. 45 mm > 50 %的粉状代替原石灰或消石灰,在吸收塔内与水混合搅拌成浆液,吸收浆液与烟气接触混合,烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的空气进行化学反应被脱除,最终反应产物为石膏.脱硫后的烟气经加热升温后排入烟囱.
(6) 石灰石经煅烧、碳化后可生产轻质碳酸钙产品.
(7) 用于生产活性石灰、钝化石灰.石灰石煅烧生产活性石灰,并通过加工后可生产钝化石灰.钝化石灰具有吸潮、喷吹性能好等优点.这两种产品主要用作冶金行业中烧结矿的添加剂,炼钢用的造渣剂,铁水预处理时用的脱硫、脱磷剂,以及根据钢液初炼后的成分及成品规格要求,设计出的不同用途的精炼渣和根据钢种等调整的各种连铸保护渣等.化学加工石灰石经化学加工后可生产磷酸轻钙、内服补钙(药用级) 、食品工业补钙添加剂、疏松剂和高级牙膏摩擦剂、饲料添加剂、磷肥,以及乳酸钙、葡萄糖酸钙、氯化钙、碳化钙.
