风管机安装步骤详解

2022-05-05 20:38:39 作者:小堡

  风管机是近几年新兴的一种类型,由于从美观和经济等因素的考虑,风管机在家用中央空调系统中使用也不少,目前普遍采用的是1拖1的风管机。下面介绍的是风管机安装步骤,不了解的朋友赶紧来看看吧。

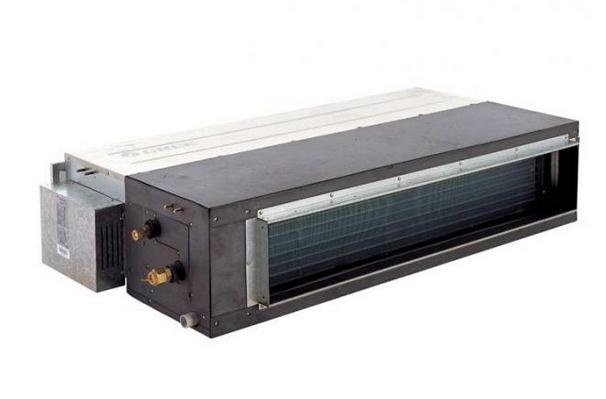

  风管机安装

  一、制作静压箱

  根据用户需要的风口数量和室内机的出风口的尺寸,制作静压箱。如果用户需要3个出风口就做3个出风口的静压箱。静压箱用厚0.5~O.8mm的镀锌铁板做成。有几路风口就做几个风道口。风道口直径为200mm,高180mm,顶部外翻卷边,静压箱的进风口略大于室内机的出风口,箱体高400mm、宽300mm。静压箱的外形如右图所示。

  二、制作风道接口

  风道接头用0.5~O.8mm的镀锌铁板做成φ200mm×200mm的圆筒,两端外翻卷边。

  三、凿风道洞

  首先根据风口的数量,确定风道洞的大小,然后用电锤和二锤在墙上开风道洞。例如:三个风道则需要开200mmX800mm的墙洞,其他依此类推。在每个风道口的墙壁上再开一条放入绝缘套管的槽沟,深约50mm、宽20~30mm,用于接控制风口的开关连线和开关。

  四、装配静压箱

  将静压箱的进风口套在室内机的出风口外侧,用φ3.2mm的钻头钻孔,然后再用铆钉铆死。将整个静压箱紧紧地固定在室内机上,然后采用8mm厚的PE棉包住静压箱,做保温处理。先将PE棉放在静压箱的出风口上,用手压出一个出风口的印子,再用钢锯条锯出圆洞。用毛刷沾胶(如309胶、好帮手)涂在PE棉上,再将静压箱也涂上胶、凉一会,然后将PE棉粘在静压箱上,出风口从洞中穿过,要按实粘牢。PE棉的接头处,要用锡箔纸贴实。

  五、安装风道

  将风道内层套在静压箱的风口上,再用并行的12号铁丝拧紧,用锡箔纸沿着一周圈贴实。再将石棉保温层及外边的保护层套到底部,用并行的12号铁丝拧紧,再用锡箔纸沿着一周贴实。晃动风道,锡箔纸不应有裂纹。依此法,将各个风道固定好。

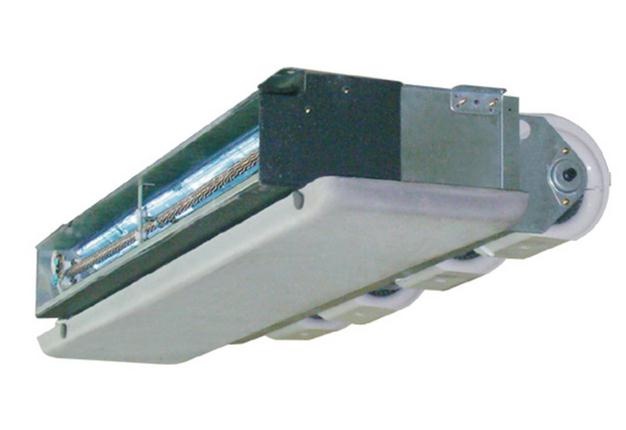

  六、安装室内机

  根据室内机四个吊孔的距离,用铅笔在吊室内机的天花板上画出固定螺丝的位置。钻孔后,将准备好的膨胀螺丝(该螺丝是在φ8mm的膨胀螺丝上焊接一段长490mm的全丝螺栓,再带2个螺帽放入孔内)拧紧,然后把室内机的四角放在螺栓内将室内机吊起。室内机的安装必须保持水平,否则会造成排水不畅,容易漏水。

  七、安装排水管

  排水管采用3/4″的PVC管,管外侧套保温层。将等径接头(带螺丝)的两端涂上PVC管胶水,一端放在室内机上,另一端将涂胶后的PVC管插入固定,一直接到下水道。安装时,应注意排水管的高低,观察排水是否顺畅。

  八、固定风道

  用φ8m的膨胀螺丝焊上φ8m×690mm的钢筋固定在风道的两侧,然后将钢筋折弯,兜起风道。也可以在风道的两侧打膨胀螺丝,再用铁丝吊起风道。

  九、缝制风道接口袋

  将厚帆布裁成560mm×300mm的长条,再缝制成圆筒。然后将风道接口袋,一折一折地包在风道接头上,用并行铁丝拧紧,再用锡箔纸贴好连接处。风道接头的另一端套在风道上,先将风道的内层套好,用铁丝拧紧,再用锡箔纸贴好连接处。

  十、连接出风口(标准风口)

  将帆布套在风口上,用铁丝拧紧,外面贴上锡箔纸。

  十一、安装塞外机

  根据室外机的大小做好安装支架,再用φ14m×l00mm的膨胀螺丝固定安装支架,然后将室外机固定在支架上。

  十二、室内外机的连接

  1.配管的连接将φ9.52mm和φ19.05mm的铜管穿上保温管,扩好喇叭口后,分别连接到室内外机的高低压管上,然后排空。各接口要严格检漏。

  2.电气部分的连接380V电源线用截面积4mm2×4芯的电缆线,信号线使用φ0.75mm的铜芯线,每根线上必须穿上线号,做好标记,然后一一对应接好。各风口供电可以用截面积1.5mm2×2芯的软铜芯线,穿在蛇形绝缘套管里,一端接室内机,另_端接各风口。

  3.风口开关的连接如左图所示,将截面积O.75mm2x3芯的电缆线穿在绝缘套管里,埋在各门口所开的线槽内,用于接控制风口的开关。将电缆一端的其中两根接控制开关的两个静触头,另一端的这2根线接风口电机的控制端。剩下的一根剪断,去开关的一根接主电源I二的火线,去风口的一根接主电源线上的零线。

  最后,装修时需要留净空520mm×140mm的出风口,820mm×370mm的回气口,300mm×1500mm的检修口,检修口必须能够方便地拆下两个电机。

  风管机和中央空调的区别

  风管机普遍是一拖一的配置,而中央空调是一拖多,只需要一台室外机,可以供应多个室内机一起工作,比较适合家用。风管机则比较适合餐厅、咖啡厅、商场等独立场所使用。

  风管机和中央空调在使用效果上也有很大差别。中央空调出风均匀、柔和,不扬尘、不会污染室内空气,使用舒适度高。而且可以分室控制,并采用直流变频技术,非常节能。

  风管机优缺点分析

  优点:风管机有着中央空调的一些优点,比如隐蔽安装、节省空间、不影响整体家装风格,而且风管机造价低,维护方便。

  缺点:采用定频技术不够节能,噪音略大,室外机多,要求外机位置多。

  以上就是小编为您介绍的风管机安装,希望能够帮助到您。
