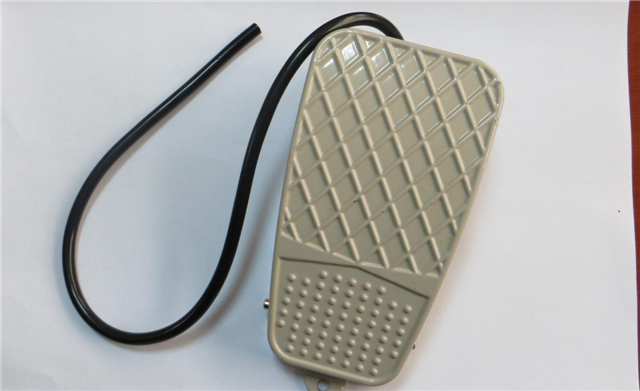

  脚踏开关是一种能用脚代替双手的踩踏开关,通过脚踩能够实在切断电路,或是控制电流大小的目的。那么脚踏开关型号有哪些呢?脚踏开关怎么接线呢?

  脚踏开关怎么接线

  脚踏开关内结构是一组常开与常闭,在380V电路中,要控制三相电机,必须要用交流接触器,脚踏开关中的常开二端串在交流接触器线圈控制回路中。如控制是380V二相电器,如该电器额定电流小于脚踏开关触点额定电流,脚踏开关可直接串入380V二相电器回路中,如该电器额定电流太于脚踏开关触点额定电流,必须要用交流接触器。但从安全用电角度讲,交流接触器线圈额定电压要用36V以下,控制回路中增加一只控制变压器。

  脚踏开关有三根线,一根控制线是常开,一根控制线是常闭,另一根是常开与常闭的公用线,我们只用一根控制线是常开,另一根是常开与常闭的公用线。用万用表测通断挡,二根表棒连任意二根,按下脚踏开关为通,放开为不通的这二根即是。

  必须要用交流接触器,脚踏开关中的常开二端串在交流接触器线圈控制回路中。

  脚踏开关型号

  HERGA

  MDB-L11BS

  MD-65

  MD-18S

  MDFS-8

  FS-Q1

  MD-8016

  FS-3

  MD-8017

  MD-8014

  MDFS-7

  TFS-2

  MDFS-1/2

  FS-Q2

  EKW-5B

  LT2

  MD-78

  EKW-5A

  VFS-201

  LTH-6/2

  TFS-201

  LT4-2F

  MD-68HTS

  FS-2

  TFS-1

  TFS-101,TFS-102,TFS-105

  TFS-302

  FX-3901C
