换向阀顾名思义就是一种能够改变液体流动方向的阀门。整体结构比较简单，多用于一些流量比较小的生产工艺上。接下来小编就通过对换向阀工作原理以及作用、型号的介绍来帮助大家了解这阀门。
换向阀的作用
电磁阀是用来控制流体的方向的自动化基础元件，属于执行器;通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
换向阀工作原理
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
(1)六通阀的阀体由隔板分成两腔，每腔都有3个通道，中间为进油口，两端为出油口。阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件，设有加强筋，即增加阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位。
换向阀型号

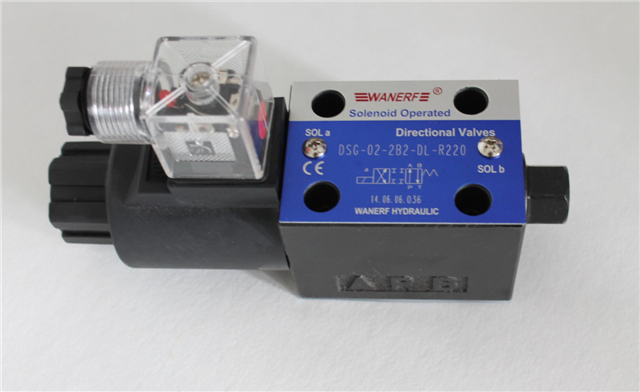

三位四通电磁换向阀型号有：DSG-02-3C2,DSG-02-3C3，DSG-02-3C4，DSG-02-3C5，DSG-02-3C6,DSG-02-3C60,DSG-02-3C7,DSG-02-3C8,DSG-02-3C9等。
好了，以上就是小编对换向阀工作原理、型号、以及作用的介绍，希望能帮助到大家了解换向阀。更多的建材资讯，敬请关注保障网。
