插座符号大全

2019-12-08 04:32:48 作者:蜂蜜柚子

  购买插座要认准插座符号,假冒插座安全隐患大。插座符号是一个插座品牌的保证。下面为大家介绍一下插座符号大全。

  元件库设置方法

  (1) 在AutoCAD中新建一个文件夹,取名ku,作为元件库,存放元件。

  (2) 在平面图中画出插座符号。

  (3) 在命令提示处输入block,启动块命令。

  (4) 在Block name (?):提示下键入块的名字cz。

  (5) 出现提示Insertion base point: ,选取块的插入点。

  (6) 在Se2lect object: 的提示下,选中整个插座。

  (7) 按回车键确认选择,插座图消失,被保存到名为cz的块中。

  (8) 输入oops命令,插座又恢复到原来的位置上。

  (9) 输入wblock命令,并选择将文件保存在元件库ku中,并取文件名为与块一致的名字cz。

  (10)在Block name:提示下键入=,将cz块转存为cz文件。

  这样元件库中的插座就制作完成了。是不是很简单呢?一劳永逸。

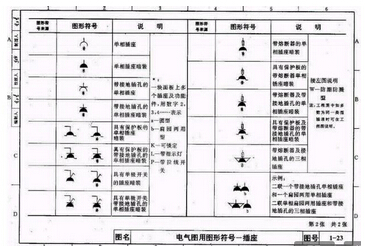

  序 号

  图 形 符 号

  说 明

  IEC

  11-18-01

  见符号03-03-01

  插座的一般符号

  插孔的一般符号

  =

  11-18-02

  11-18-03

  11-18-04

  11-18-05

  单相插座

  暗装

  密闭(防水)

  防爆

  11-18-06

  11-18-07

  11-18-08

  11-18-09

  带保护接点插座,带接地插孔的单相插座


  暗装

  密闭(防水)

  防爆

  =

  11-18-10

  11-18-11

  带接地插孔的三相插座

  暗装

  11-18-12

  11-18-13

  带接地插孔的三相插座

  密闭(防水)

  防爆

  11-18-14

  插座箱(板)

  11-18-15

  多个插座(示出三个)

  =

  11-18-16

  具有护板的插座

  =

  11-18-17

  具有单极开关的插座

  =

  11-18-18

  具有连锁开关的插座

  =

  11-18-19

  具有隔离变压器的插座

  (如电动剃须刀用的插座)

  =

  11-18-20

  电信插座的一般符号

  注:可用文字或符号加以区别

  如:TP-电话

  -扬声器

  TX-电传

  M-传声器

  TV-电视

  FM-调频

  =

  11-18-21

  带熔断器的插座

  以上就是小编为大家介绍的插座符号的相关内容。
