稳压二极管的出现轻松解决了我们常会遇到的电压不稳定现象，让我们的用电更加稳定，放心安全。那么你是否了解稳压二极管呢?稳压二极管是如何进行稳压的呢，它有着怎样的工作原理呢?稳压二极管型号参数有哪些呢?接下来我们就一起来了解吧。
稳压二极管介绍
生活电器!品质保障!几大类上百款任你选! 点击查看>>

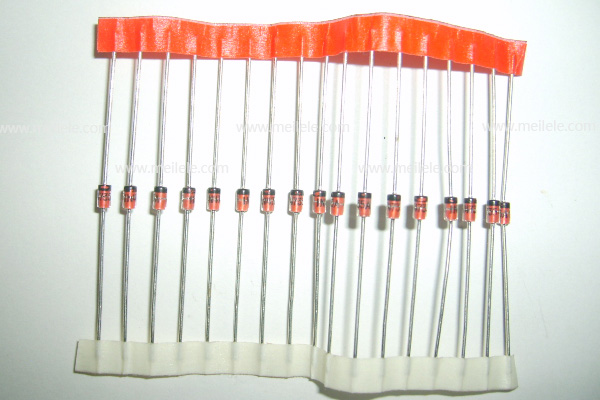

稳压二极管，又叫齐纳二极管，它是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在临界击穿点上，反向电阻降低到一个极小数值，在低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压二极管主要被用作稳压器或电压基准元件使用。稳压二极管可以串联起来在较高的电压上使用，只要通过串联就能获得更多的稳定电压。
稳压二极管型号参数
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。但由于小功率稳压二极管体积小，在管子上标注型号较困难，所以一些国外产品采用色环来表示它的标称稳定电压值。如同色环电阻一样，环的颜色有棕、红、橙、黄、绿、蓝、紫、灰、白、黑，它们分别用来表示数值1、2、3、4、5、6、7、8、9、0。
有的稳压二极管上仅有2道色环，而有的却有3道。最靠近负极的为第1环，后面依次为第2环和第3环。仅有2道色环的。标称稳定电压为两位数，即“×× V”(几十几伏)。第1环表示电压十位上的数值，第2环表示个位上的数值。如：第1、2环颜色依次为红、黄，则为24V。
有3道色环，且第2、3两道色环颜色相同的。标称稳定电压为一位整数且带有一位小数，即“×.× V”(几点几伏)。第1环表示电压个位上的数值。第2、3两道色环(颜色相同)共同表示十分位(小数点后第一位)的数值。如：第1、2、3环颜色依次为灰、红、红，则为8.2V。

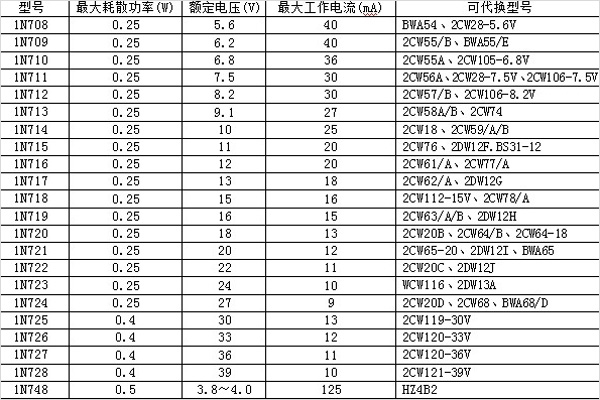

有3道色环，且第2、3两道色环颜色不同的。标称稳定电压为两位整数并带有一位小数，即“××.× V”(几十几点几伏)。第1环表示电压十位上的数值。第2环表示个位上的数值。第3环表示十分位(小数点后第一位)的数值。不过这种情况较少见，如：棕、黑、黄(10.4V)和棕、黑、灰(10.8V)常用稳压二极管的型号对照表(注：后面的二极管型号是以1开头的，如1N4728，1N4729等)。
稳压二极管工作原理
稳压管是利用反向击多区的稳压特性进行工作的，当把稳压二极管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。因此，稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压，不同类型稳压管的稳定电压也不一样，某一型号的稳压管的稳压值固定在口定范围。
若电网电压升高，整流电路的输出电压Usr也随之升高，引起负载电压Usc升高。由于稳压管DW与负载Rfz并联，Usc只要有根少一点增长，就会使流过稳压管的电流急剧增加，使得I1也增大，限流电阻R1上的电压降增大，从而抵消了Usr的升高，保持负载电压Usc基本不变。反之，若电网电压降低，引起Usr下降，造成Usc也下降，则稳压管中的电流急剧减小，使得I1减小，R1上的压降也减小，从而抵消了Usr的下降，保持负载电压Usc基本不变。若Usr不变而负载电流增加，则R1上的压降增加，造成负载电压Usc下降。Usc只要下降一点点，稳压管中的电流就迅速减小，使R1上的压降再减小下来，从而保持R1上的压降基本不变，使负载电压Usc得以稳定。
稳压二极管反向串联作用
1、通常在功率较大的放大电路，功率管的基极b与发射极e即发射结并联两个反向的稳压二极管，这是通过对发射结输入电流的分流作用而起保护作用。
2、两个稳压二极管反向串联后对与之并联的电路可起过压保护作用，当电路过压时，稳压二极管首先击穿短路。
3、双向过压保护。这种双向tvs，双向过压保护电路一般用于电子电路，与被保护的PN结并联，保护该PN免遭反向过电压的危害。
作用：过压保护，静电保护，电压钳位，阻尼作用。
