在生活中我们缺少不了的就是水和电了，可以说是我们生活的必需品。所以在装修的时候需要就需要严格的把关，装修前一设计是一定会将水电施工图设计好，那么相信很多人都看不懂水电施工图，所以今天给大家带来的是水电施工图怎么看懂以及上面符号的详解。

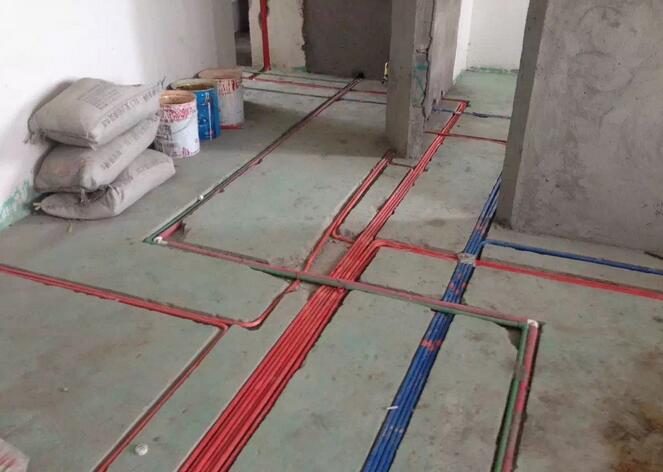

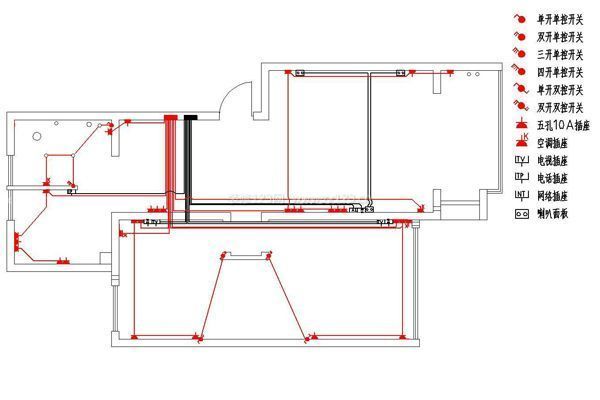

水电施工图怎么看懂
1.在看水电施工图之前，需要看先阅读设计说明书，根据上面的相关标准来看图纸，如此才能够了解总体的规划。
2.看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

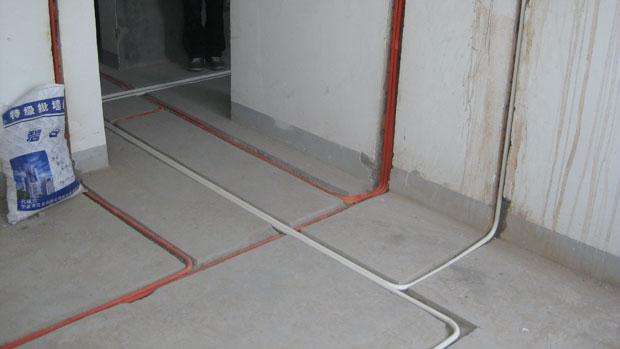

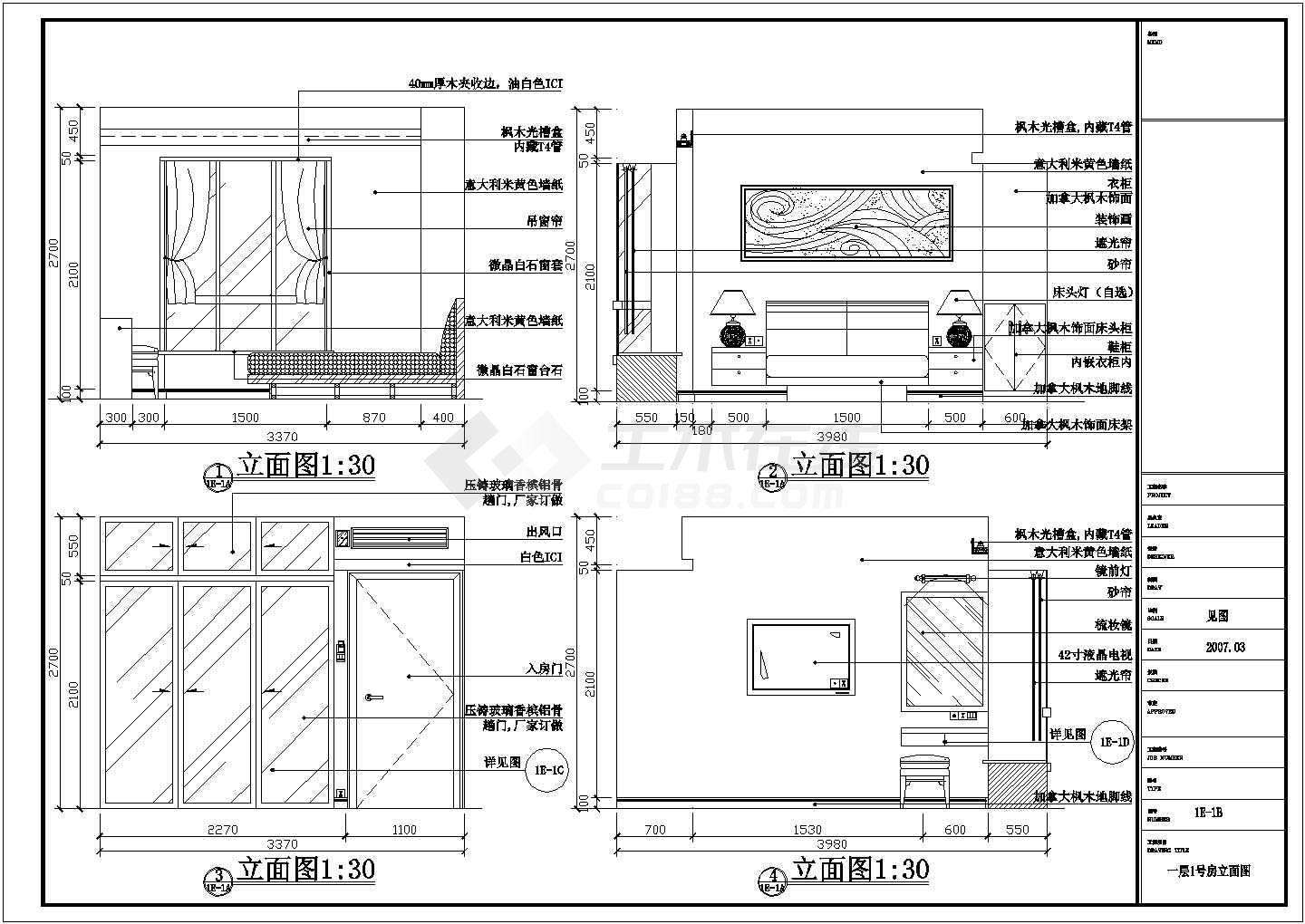

3.综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。这样，图纸上难以理解的东西就看懂一大半了呢。
4.最后再进行检查与验收，将施工的缺点标注在图纸上。以此，我们便可以轻而易举地看懂一张图纸啦。
水电图上符号的详解
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架
WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)
KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
以上就是给大家带来的水电施工图怎么看懂以及水电图上符号的详解。看了之后对看水电施工图是不是有更多的了解呢?在装修的时候一定需要知道怎么看水电施工图，希望上面介绍可以帮助大家。
