压差开关

压差开关

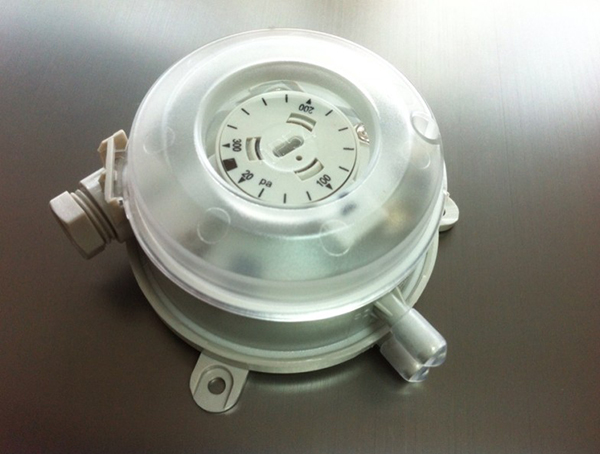

压差开关总的来说就是利用两条管道的压差来发出电讯号,当系列液管二端的压差升高(或降低)而超过控制器设定值时,发出信号以控制换向阀换向或监视润滑系统。本篇百科将为你介绍压差开关工作原理、压差开关使用说明、压差开关安装、压差开关接线等信息。
目录
1压差开关工作原理

  压差开关是一种特殊的控制开关,它是依据相互部件间的压力差值并依靠电信号进行信息传递控制开关闭合或打开的一类开关。压差开关也是属于压力开关的特殊开关。

  压差开关进行相关操作和控制的时候是利用两个管道或者其他部件之间的压力差值进行电讯号发送,它的主要部件一般是由2个膜盒腔组成的,其中一个腔体是由两片密封膜片密封的,另一个腔体则是被一片感差压膜片密封。当高压部分和低压部分的相关属性如气体或液体分别进入两个腔体时,腔体上的薄膜或其他感应部件就会发生变形,根据变形的信息产生压力差,这时它们会通过如栏杆弹簧等重要的内部机械结构,当差值达到一定量是就会触动上面的微动开关,这样压差开关就发出了电信号。压差开关根据这个电信号发生相关的开关闭合或缩小的动作反应。

  压力开关则和压差开关略有不同,但工作原理依然是感应压力而进行相关开关操作。当负责测试和感应的部件检测到一定的临界压力值时,传送装置就会发送关于压力的电信号。

  压力开关在市场上通常被分为两个类别,它们都具有很实用或者很优良的特点:

  1、在安装结构上,压力开关通常采用非常简单容易操作的安装部件模式,因此安装非常简洁;

  2、在插片的连线连接方式上可以根据用户的需求进行修改并连接。

  3、感应器通常是在密封的不锈钢部件中,因此不容易受到外部的干扰和伤害。

  4、压力开关可以根据用户的不容需求进行设计再批量制造给用户,这极大的满足了用户的需求。

  相关文章推荐:

  ★接近开关型号 接近开关原理 接近开关接线图  ★延时开关原理,延时开关选购

2压差开关使用说明

  简易原理

  压差开关总的来说就是利用两条管道的压差来发出电讯号,当系列液管二端的压差升高(或降低)而超过控制器设定值时,发出信号以控制换向阀换向或监视润滑系统。则阀门进而开大(或关小),从而系统液管二端的压差减小,达到系统的正常运行。

  具体原理

  压差开关的阀体和行程开关组装在一块底板上。润滑脂在压力的作用下从主管道B进入压差开关阀体活塞的右腔,主管道A卸荷。一旦两条主管道的压差达到设定值,活塞克服左腔内弹簧力向左移动,并推动行程开关,使触点1和2闭合,发出脉冲讯号至系统电控箱,责令换向阀换向,这时主管道A受压,B卸荷,活塞在二端腔内弹簧的作用下对中,行程开关触点1和2断开,触桥处中位。系统开始第二周期工作,一旦主管道A和B间压差又达到设定值时,活塞向右移动,行程开关触点3和4闭合,脉冲讯号再次使系统中的换向阀换向,开始下次循环工作。

  应用领域

  广泛使用于监测气体、非腐蚀性介质,测量绝压、表压和绝对压力。广泛应用于如下场合,例:空调和洁净室、智能建筑、环境保护、风扇和吹风控制、过虑器和吹风控制、流体和液位控制。

  常见规格

  最大工作压力:所有范围都是10KPa

  温度范围:介质和环境温度从-20~85℃,存储温度-40~85℃

  介质:空气、非燃烧和非腐蚀性气体

  隔膜材料:硅树脂,温度为200℃,其他材料可选择定制

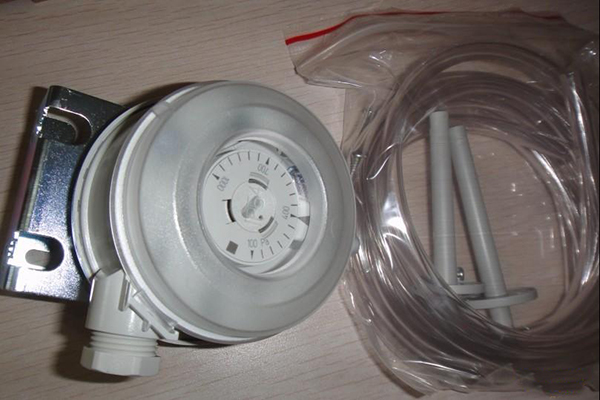

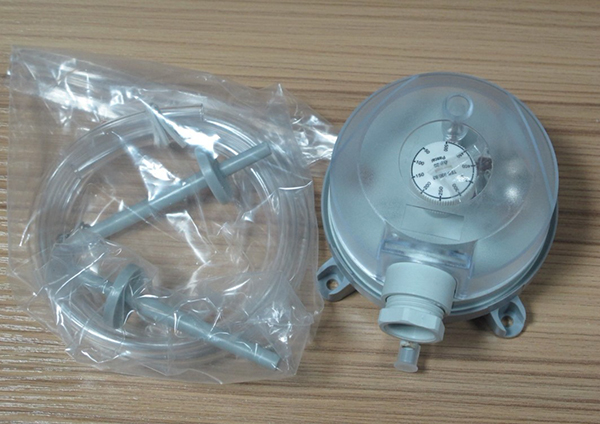

  辅件:附三个螺丝接线座,压力连接管

  压力连接:2个塑料管连接孔P1和P2,外径6mm

  P1连接高压,记号为+

  P2连接低压,记号为-

  外壳材料:开关为PA6.6外壳为PS

  重量:带外壳:约150g,不带外壳:110g

  电气连接:AMP浮子插入6.3mmX0.8mm,D1N标准:46244,或者按键式螺纹端子。电缆PG-11或者M20Xl.5

  电气额定参数:标准型号:max.1.0A(0.4A)/250VAC

  低压型号:max.1.0A/24VDC

  相关文章推荐:

  ★开利中央空调说明书 开利中央空调的正确开关机方法

3压差开关安装

  1、不管同侧安装还是其他方式,都需要接管尽可能短,一端接管的水能放完(防止结冰冻坏)。

  2、安装压差式水流开关需在换热器进出水口焊接测压接口。

  3、进水管接“+”端,出水管接“-”端。

  4、压差开关的两侧测压管和壳体需做保温。

  5、压差开关提供SPDT触点,即一个常开和一个常闭触点可供选择,用于接入控制器,工厂缺省引出常开触点。

  6、压差开关可以由工厂直接安装,并将线直接接入冷水机组的控制器,减少现场人员的安装出错的可能性,这样无疑将增加制造厂的成本,但可以大幅减少因水流开关而产生的技术咨询和维修费用。

  7、压差开关也可以作为附件提供给现场安装人员,在现场根据情况进行安装。用户可以在现场进出水管上焊接一个G1/2”内丝,安装一个小球阀,然后再安装一个G1/2”-1/4”SAE(7/16”-20UNF)接头,通过Æ6.35铜管扩喇叭口与压差开关连接,但压差开关需要固定支架。另外也可以选择压差开关“+”端接口为G1/4”,“-”端接口为1/4”SAE(7/16”-20UNF),用户在进水端焊接G1/2”内丝,经过G1/2”转为G1/4”的外螺纹转换头,再接上G1/4”内螺纹球阀,然后将压差开关直接拧在阀门上,另外一端连接方法同前面一种方法,这种连接方法具有防呆效果,用户现场安装不会搞错“+”和“-”端。

  8、对于多冷水机组并联的系统,需要在冷水机组的换热器进出口取压,而不能在单向阀或电动蝶阀后取压,否则测到的是整个系统的压差。

  相关文章推荐:

  ★墙壁开关安装步骤与墙壁开关接线方法  ★开关插座安装指南,不看会后悔

4压差开关接线

  1. 如果压差开关安装没有按照上述说明,两个端口向下,则开关点检测压差将偏差20Pa,这主要是由压差开关的原理决定(压差开关中有一个非常薄的气膜将内部分为两个腔,如果气膜不是垂直安装而是水平安装,则气膜本身的自重将影响气体压差检测)。

  2. 避免电击或损坏设备,移去上盖时应确保电源开关处于关闭状态。

  3. 使用前应完成电线连接并检查连接状态。不正确的连线可能导致此设备永久性损坏。

  相关文章推荐:

  ★墙壁开关插座怎么接线与注意事项  ★接近开关接线怎么接?接近开关接线图
